제품소개

LF-ANTENNA

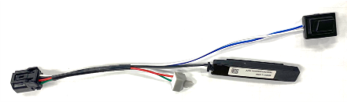

DOOR 형 LF 안테나

도어형 안테나는 차량 외장 도어 핸들 내부 또는 근처에 배치되며, 도어 접근 이벤트 발생 시에 LF 트리거를 송출합니다. 대부분의 경우 도어 핸들 내부에 위치해 있으며, 근접 센서 또는 도어 터치 센서와 연동됩니다.

● 시스템 작동 흐름

접근 감지

시스템 대기 상태에서 도어 근처 센서가 접근 감지
(capcitance, IR proximity 등)

LF 송신

도어형 LF 안테나가 약 125kHz의 신호 송출

FOB 응답

스마트 키(FOB)는 LF 수신 후, 대응하는 UHF응답 송신
(315/433MHz or 868/915MHz)

인증 및 거리 판단

차량 ECU가 키 인증 및 거리 판단
도어 Unlock or Lock 수행
● 특징
  • 신호 커버리지는 제한적으로 설계 (범퍼나 내부 간섭 방지 목적)
  • 통신 리던던시 확보를 위해 다수의 LF 안테나 사용(도어 4개, 트렁크, 콘솔 등)
  • H-field 기반 거리 추정이 가능 (실제 신호 세기 기반)
● SPEC.
설치 위치 도어 핸들 내부 LH/RH Front Door
신호 커버리지 최대 0.7~1.2m, 구면 분포 타원형 확산, -6db coverage 기준
자기장 세기 @300mm 거리 기준 ≥ 2.0 A/m rms (ISO 14223 등 기준)
공진 회로 설계 LC 병렬 공진 회로 C = 수십 nF/L = 수 mH
전압 공급 (Vcc) 주로 5V (일부 3.3V) 5V ±10%
평균 소비 전류 Tx Pulse 기준 평균 5~20 mA (burst 기준)
안테나 인덕턴스 고인덕턴스 설계 2~8 mH
EMI Shielding 필요 Shield can + PCB GND Plane

SWITCH 형 LF 안테나

스위치형 LF 안테나는 도어 핸들에 내장된 물리적 버튼 혹은 터치식 입력부와 연동되어, 사용자 입력에 의해 활성화되는 트리거형 안테나입니다. LF 신호는 사용자가 명시적으로 입력했을 때에만 송출됩니다.

● 시스템 작동 흐름

스위치 버튼

운전자가 도어 핸들의 스위치/버튼을 누름

ECU 수신

ECU가 해당 이벤트 수신 → LF 안테나 송신 트리거

스마트 키 수신

스마트 키 LF 수신 → UHF 응답 전송

ECU 키 인증

ECU가 키 인증 → 도어 제어
● 특징
  • 일반적으로비용이 저렴하고 구조 단순
  • 도어 내부가 아닌 외장 스위치와 연동되므로 배선 간소화 가능
  • 불필요한 LF 송신을 억제하여 시스템 EMI 안정성 향상 가능
● SPEC.
설치 위치 도어 핸들 외부 버튼 또는 터치 패널 근처 Rear door, trunk
신호 범위 제한적, 수십 cm 이내 권장 0.3~0.6 m
트리거 방식 GPIO/Interrupt + Software Control 스위치 입력 → Tx Pulse
전압 공급 (Vcc) 5V or 3.3V 3.3V 시스템과의 정합 용이
전류 소모 단발 트랜스미션만 작동 1~5 mA (pulse 시간 매우 짧음)
공진 특성 좁은 대역폭, 저 Q 설계 Q ≈ 20~50
내구성 요구 버튼 클릭 수명과 연동 100,000회 이상 (버튼과 일체형 기준)
EMC 요구 낮음 Burst EMI 제한 낮음
